HLBLGLQT【吉林長春鋁材冷庫空壓機橡膠廠玻璃鋼冷卻塔】

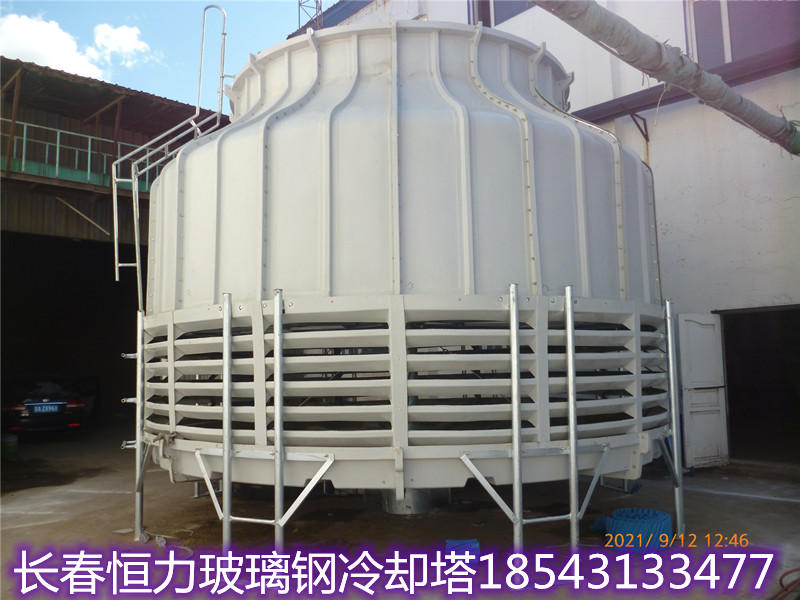

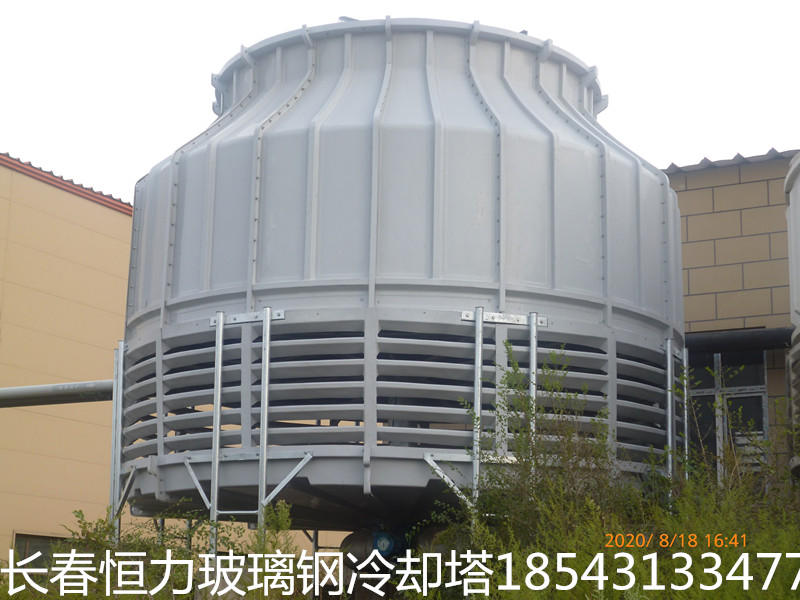

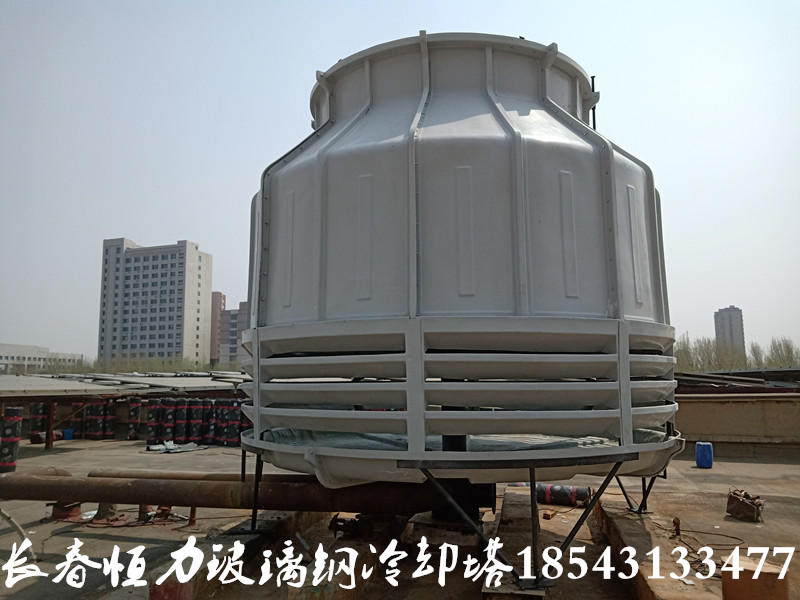

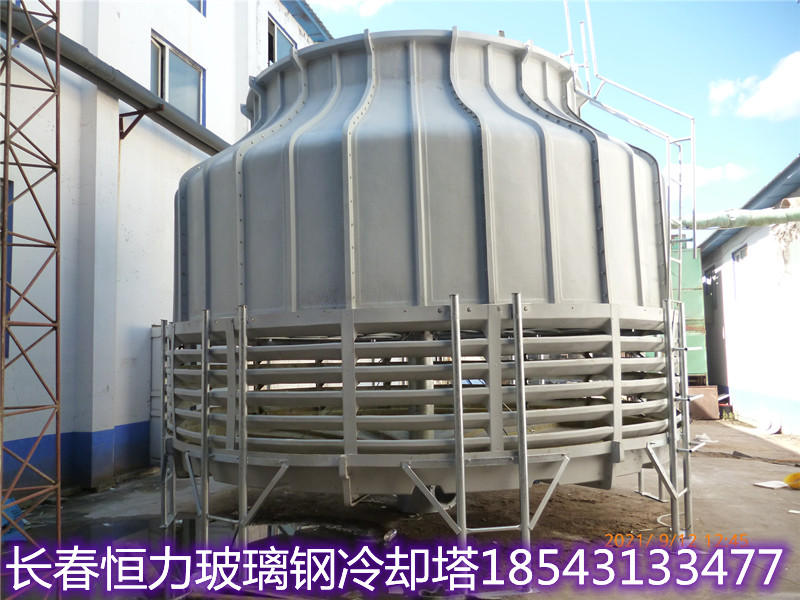

長春恒力玻璃鋼制品有限公司的圓形逆流式玻璃鋼冷卻塔采用逆流式氣熱交換技術，填料采用優質的改性聚氯乙波片，以擴散淋水面積；通過旋轉布水方式，實現布水均勻，增強冷卻效果。使其更加運行可靠、耐用、裝配方便。
HLBLGLQT【吉林長春鋁材冷庫空壓機橡膠廠玻璃鋼冷卻塔】
二、主要用途：
（1）DBNL3系列低噪聲型玻璃鋼冷卻塔——適用于水溫降3～8度的空調制冷機組等一般冷卻場合。
（2）CDBNL3系列超低噪聲型玻璃鋼冷卻塔——適用于對噪聲要求更嚴的賓館、、公用建筑及距居民區較近的場合。
（3）GBNL3系列中高溫工業型玻璃鋼冷卻塔 ——適用于水溫降10～25度工業用水循環冷卻系統。

HLBLGLQT【吉林長春鋁材冷庫空壓機橡膠廠玻璃鋼冷卻塔】
三、型號組成
圓形逆流式玻璃鋼冷卻塔有三大系列：DBNL3、CDBNL3、GBNL3
D：低噪聲 CD：超低噪聲 G：ひ敵? B：玻璃鋼 L：冷卻塔
HLBLGLQT【吉林長春鋁材冷庫空壓機橡膠廠玻璃鋼冷卻塔】
四、性能與選擇
1、設計參數：
1）標準工況：進水溫度t1=37℃，出水溫度t2=32℃，設計濕球溫度τ=28℃，即水溫度Δt=5℃，冷幅高t2-τ=5℃
2）中溫工況：進水溫度t1=43℃，出水溫度t2=33℃，設計濕球溫度τ=28℃，即水溫度Δt=10℃冷幅高t2-τ=6℃
3）高溫工況：進水溫度t1=60℃，出水溫度t2=35℃，設計濕球溫度τ=28℃，即水溫度Δt=25℃冷幅高t2-τ=8℃
2、選用時須知水量Q，進水溫度t1，出水溫度t2及設計濕球溫度τ，然后再根據熱力性能曲線確定型號。熱力性能曲線見附表1、附表2。對曲線表以外的工況，可以進行熱力計算，其填料的容積散質系數β×ν如下：1.2倍名義流量時：β×ν=18600 ；1.0倍名義流量時：β×ν=17800； 0.8倍名義流量時：β×ν=17000。
3、運轉重量按下塔體存水一半深計算，如果按裝滿水計算應乘以1.5。
4、本系列冷卻塔用于最冷月平均氣溫不低于-10℃的地區，氣溫過低處的用戶應提出預防凍結的要求，以便配置淋水導流環，不使水流到百葉上。冬季間斷運行過程中，可在水槽內加電熱管。本系列冷卻塔用于最冷月平均氣溫不低于-10℃的地區，氣溫過低處的用戶應提出預防凍結的要求，以便配置淋水導流環，不使水流到百葉上。冬季間斷運行過程中，可在水槽內加電熱管。
5、循環水渾濁度不大于50毫克/升，短期內不大于100毫克/升，不宜含油污和機械性雜質，必要時采取滅藻及水質穩定措施。
6、適用水溫不超過60℃，如超過可在訂貨時說明，本廠從選材上加以解決。如需阻燃型冷卻塔，請?jiān)谟嗀洉r(shí)說明，本廠可以滿足要求。
7、布水管按名義流量開孔，如實際流量與名義流量相差±15%以上，用戶訂貨時應予以說明。
8、進水管水壓大約為2-5米水柱，設計時不要壓力過高，否則會產生飄水現象。
9、電機、風機均配套供應，需本廠派員現場安裝或技術指導。
10、當用戶需要在冷卻塔下塔體直接吸水時，需安裝“自動給水管”、“急速給水管”“排污管”“溢流管”，訂貨時需特別提出。

HLBLGLQT【吉林長春鋁材冷庫空壓機橡膠廠玻璃鋼冷卻塔】
五、結構特征
（1）塔體：線型合理，氣流平穩，材質優良，色彩鮮艷，表面膠衣樹脂內含有抗紫外線劑、耐老化、強度高、重量輕、耐腐蝕。下塔體按訂貨要求，可配有溢水、排污、自動給水管，可由此處直接吸水，省去冷卻池，上面裝有防噪消聲墊，有效降低了滴水聲。
（2）填料：采用改性聚氯乙烯波片，橫向增加了凸筋，水的再分配能力強，阻力小，熱力性能好，耐高溫70℃、低溫-50℃，阻燃性好。

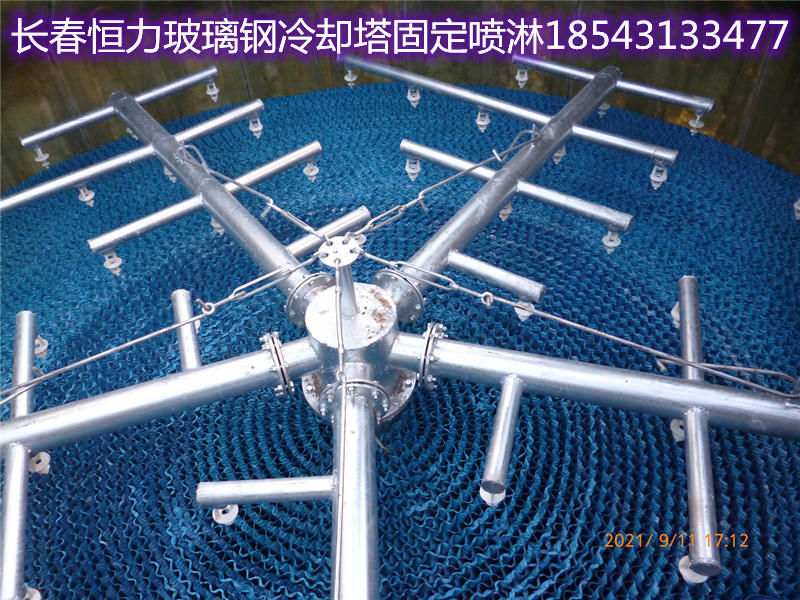

（3）旋轉布水器及布水管：裝有不銹鋼球軸承，運轉靈活可靠，水頭低，布水均勻，采用鋁合金或玻璃鋼制成的布水管，管上安裝收水板，克服了飄水現象。
（4）風機：低噪聲、高效率風機，鋁合金板翼型或玻璃鋼葉片、噪聲小、效率高。
（5）電機：冷卻塔電機的使用環境，在密封、防潮、耐水、可靠性等方面均與冷卻塔合理匹配，完全滿足濕熱環境下長期運行的戶外防護要求。
（6）減速裝置：NGW型冷卻塔專用低噪聲行星齒輪減速機，該減速機的齒輪材料選料考究，制造工藝嚴格，機械加工后經調質、滲碳、淬火等熱處理，全部齒輪最后進行磨齒加工（外齒），使減速機的整體質量得到保證。由于采取行星齒輪傳動，故能承受高速成重載，具有抗沖擊、耐腐蝕、運行平穩、噪聲低等優點。其配套電機為YLF系列冷卻塔專用三相異步電動機。
（7）吸聲設施：超低噪聲型冷卻塔在進風口外增加了帶吸聲材料的屏蔽，并在上下兩部裝有吸聲柵，以達到最大的降噪效果。在上塔體出風口安裝了帶吸聲材料的喇叭口屏蔽及吸聲柵，降低了風機及電機傳出來的噪聲。
（8）進風窗：裝有玻璃鋼百葉片，減少飄水，氣流阻力小，特別適合北方地區及全年都需要使用冷卻塔的單位。

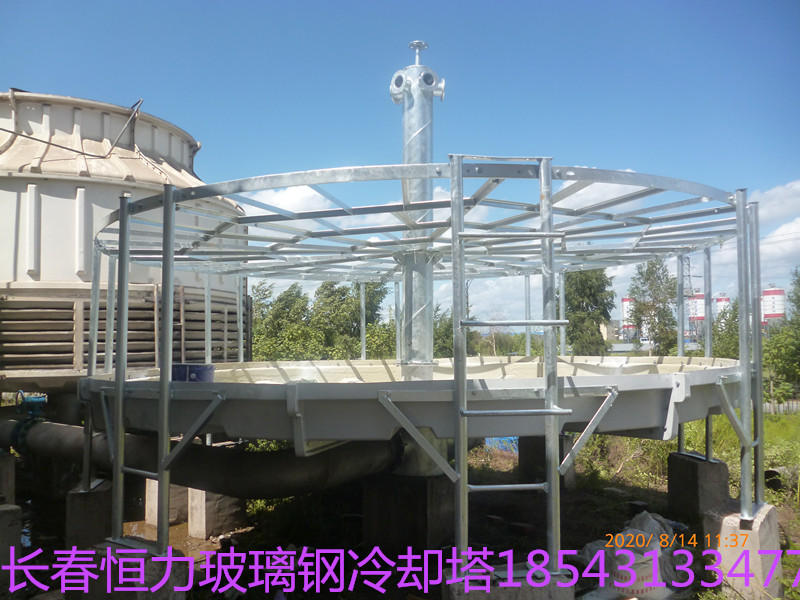

（9）支架：所有風機、填料、進風窗、塔體等處鋼支架為裝配式，鍍鋅或涂漆防腐。緊固件都采用鍍鋅或不銹鋼螺栓。
HLBLGLQT【吉林長春鋁材冷庫空壓機橡膠廠玻璃鋼冷卻塔】
六、安裝、調試、使用須知
1、本說明中的基礎圖及安裝尺寸供安裝時參考。小型逆流式塔進出水管的方向可在水平位置上任意選定、但不得碰撞基礎。中間有基礎的，其負荷應為運轉重的25%，其余的75%由外圍長方形基礎平均承擔，如在屋頂安裝應考慮負荷引起的附加壓力。
2、冷卻塔與進出水管的連接處應設支架，防止過多的重量壓在塔壁上。
3、風機葉片在安裝、使用前應作調整，保持角度一致。方法為在靠近葉間150毫米處，對每根葉片的前后兩緣分別作一標志，再由支架下弦分別測每根葉片的前后兩緣的距離，以計算出各葉片這點前后緣的高差，通過數次調整使高差達到一致即為合格。
4、電機接線后要密封接線盒，并注意電流測試值不超過電機載定電流。
5、啟動冷卻塔時一定要先開水泵后開風機，不允許在沒有淋水的情況下使風機運轉，風機可短時低速倒轉消冰。
6、減速機在使用前應注油，可采用50號抗磨齒輪油或機油加以潤滑，初次運轉100-300小時應換新油，以后每運轉3000-5000小時換油一次。油位應適中，油標應便于觀察。
7、冷卻塔運轉時，應有專人管理，經常注意電流、水溫的變化，對電機、減速機、布水器等處應定期檢查。
|
